产品概述

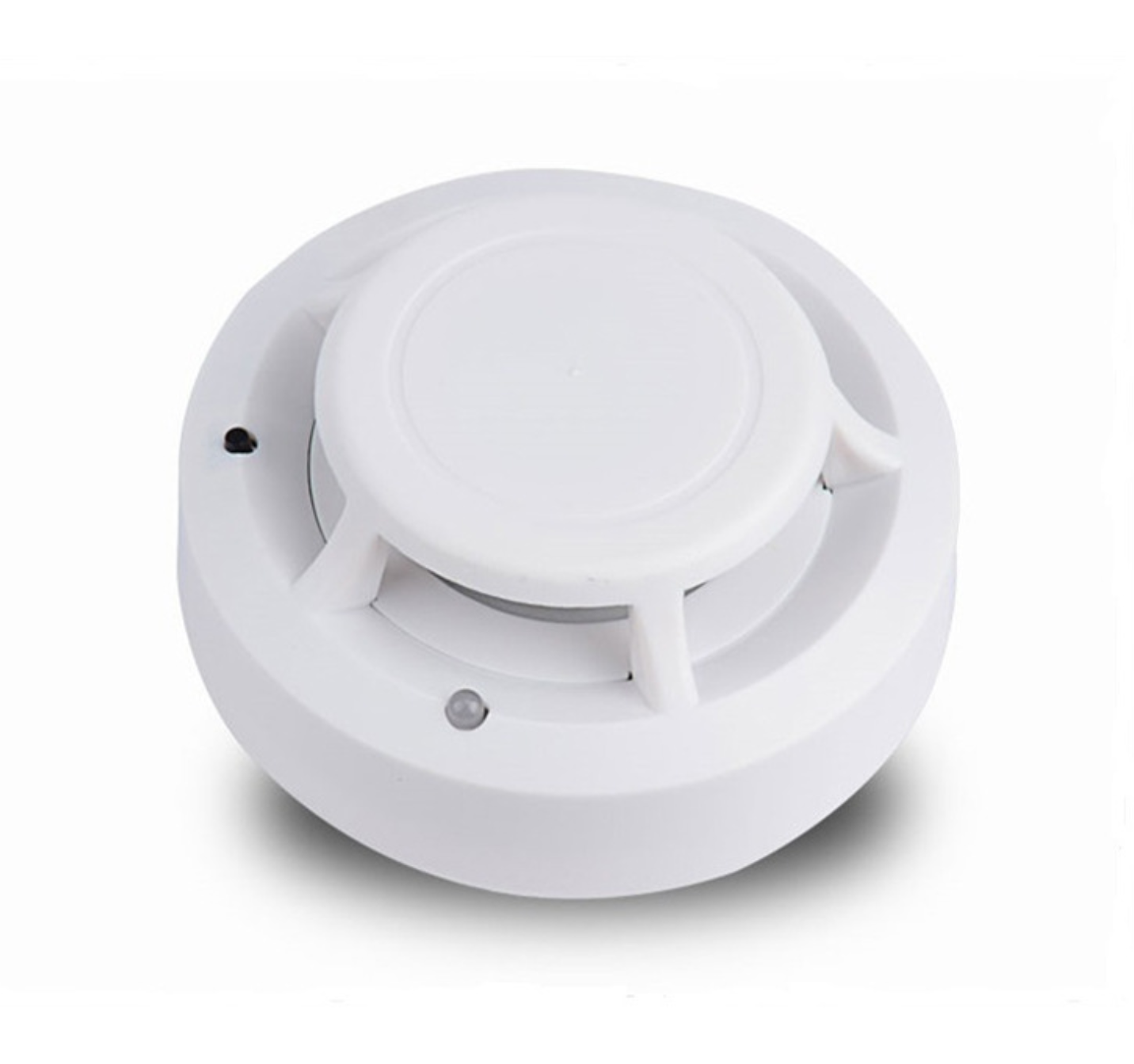

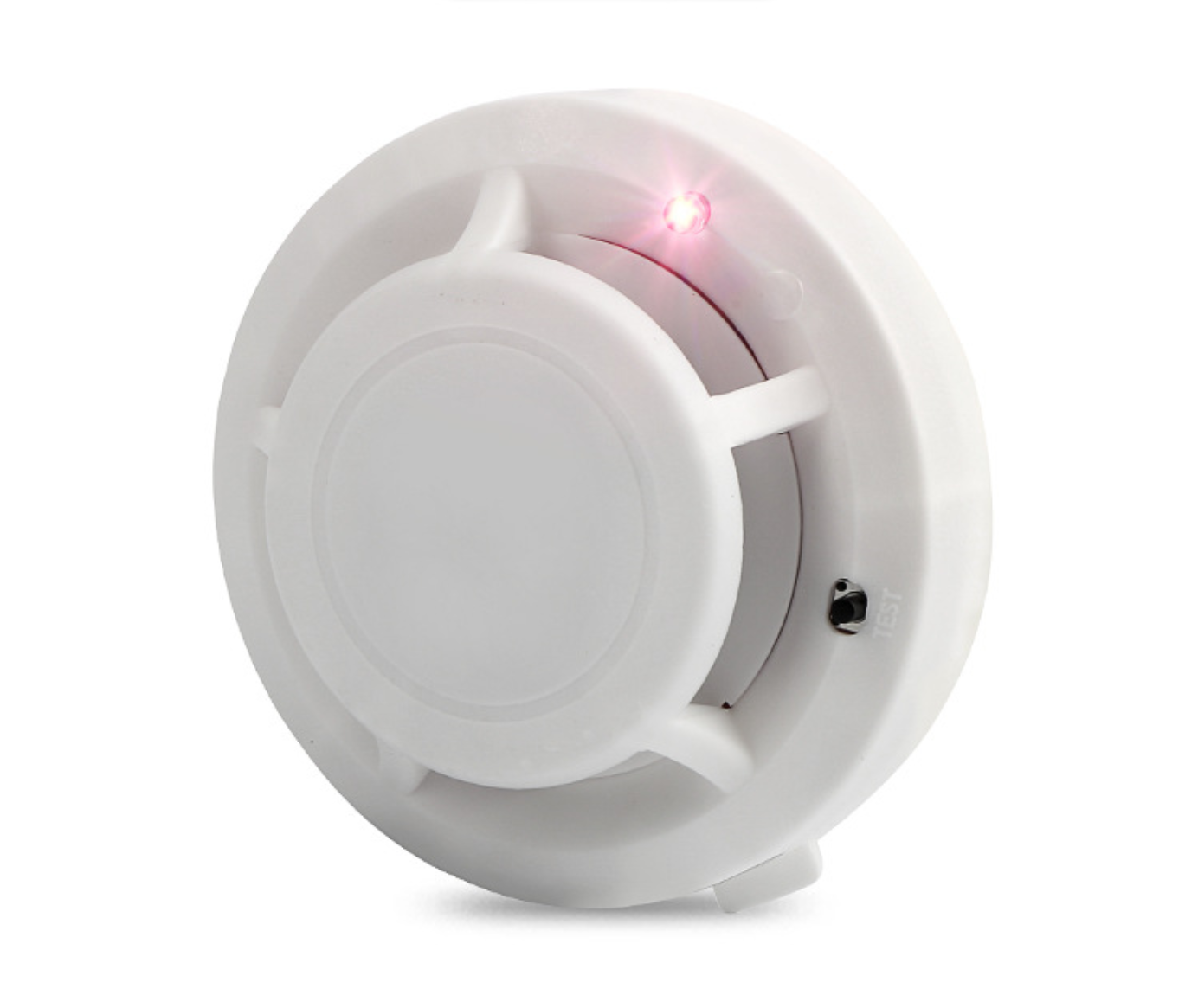

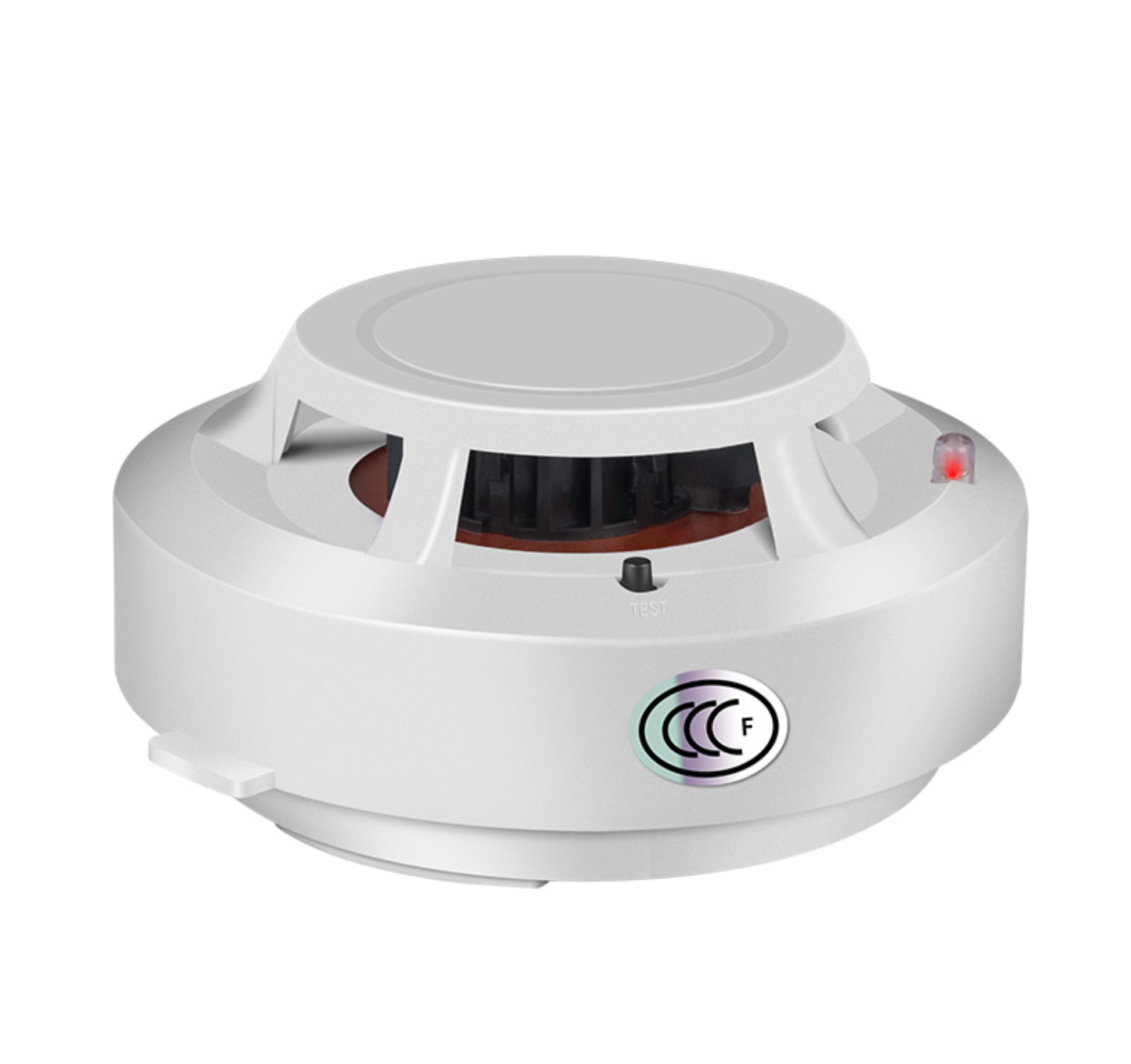

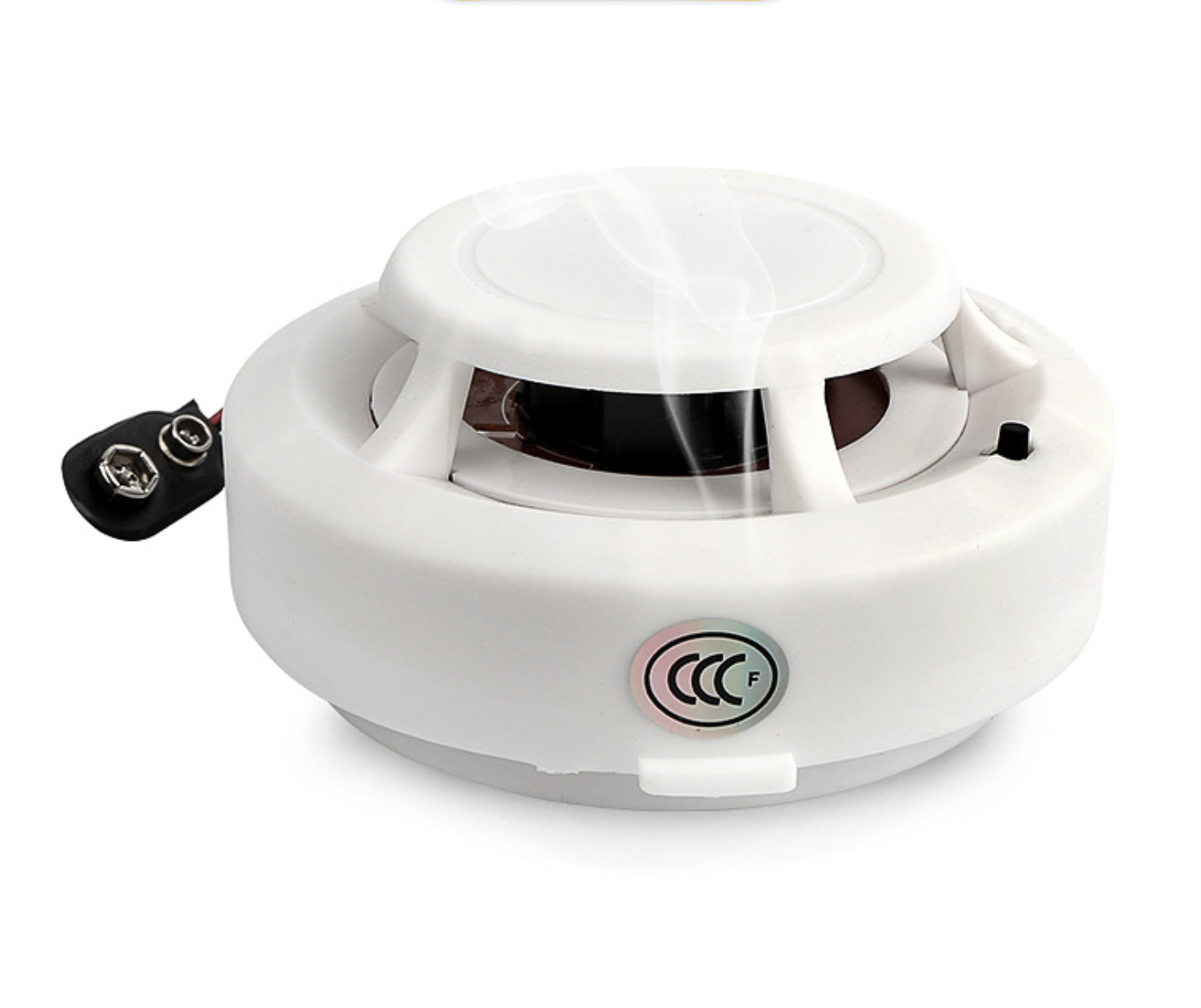

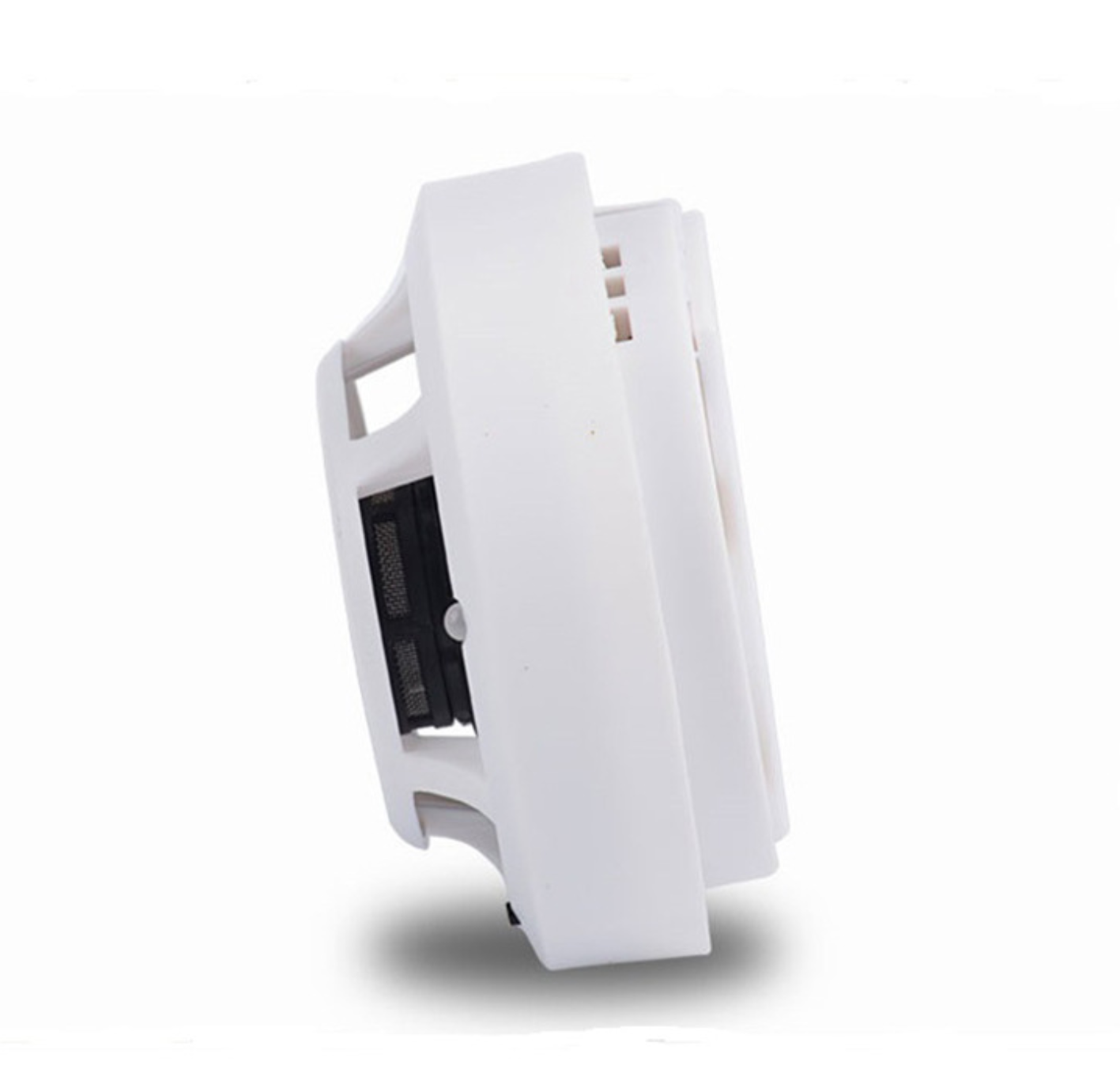

    本产品为光电感烟火灾探测器（以下简称探测器），产品采用独特的结构设计及光电信号处理技术，具有防尘、防虫、抗光线干扰等功能，从设计上保证了产品的稳定性。本产品对缓慢阴燃 或明燃产生的可见烟雾，有较好的反应。适用于住宅、厂房、商场、宾馆、办公楼、教学楼、银行、图书馆、以及仓库等场所的火灾报警。

技术参数

型号/名称 SF-1201A  光电感烟火灾探测器

工作电压 DC12V

静态电流 ≤10uA

报警电流 ≤20uA

监视面积 20m

发射频率 315M或433M

编码方式 1527编码

发射距离 100m（空旷距离）

感传器 光电传感器

工作温度 -10℃~+50℃

环境湿度 最大95%RH（无凝结现象）

安装方式 吸顶式

外形尺寸 110*110*50

安装指导

▬ 选择合适的安装位置，一般安装于探测器覆盖区域中央的天花板上。

▬ 调试将电池与探测器调试完毕。

▬ 用螺丝将安装底座固定在天花板上。

▬ 将探测器底端的定位点对准安装底座的定位顺时针旋转即可安装好探测器。

注意事项

▬ 探测器应注意防尘，较重灰尘会引起探测器误报。

▬ 在探测器周围0.5m内，不应有遮挡物。

▬ 探测器与空调送风孔边的水平距离不应小1.5m。

▬ 探测器与墙壁、梁边的水平距离不应小于0.5m。

▬ 在宽小于3米内的走道顶棚上设置探测器时，宜居中布置。探测器的安装间距不应超过15米,探测器距端墙的距离不应小于探测器安装间距的一半。

▬ 探测器水平安装，如必须倾斜安装时，倾斜角不应大于45度。

▬ 探测器底座应安装牢固其导线连接必须可靠。

▬ 建议没半年应进行一次模拟火警试验，测试探测器是否工作正常。
